プロフィール形状は、X・Y軸にて連続研削加工することにより、滑らかで高精度な形状に仕上がります。（特に形状変化のつながり部分等） Z軸の上下移動量を何段階にもプログラミング（0.0001〜250mm）できます。 量産研削加工に適しています。 加工精度の向上を図る為、機械の振動を抑える様、剛性の優れた構造になっています。 軸数が少なく、保守、メンテナンスが容易にできます。 2段砥石による、荒、仕上げ同時研削加工ができます。 設計値、修正入力が容易であり、短時間で効率的です。 摺動面は、精度向上のため各軸V字型構造であり、SKS3を焼き入れ焼き戻し（HRC55〜58℃）し、ラップ仕上をしているため、耐久性に優れています。 オートローディング、自動計測装置を付加する事により、無人研削加工が可能で、高生産性に適している。 セラミックも容易に加工出来る。 　テーブルの平行度 0.003mm 　X・Y軸の直角度 0.003mm 　主軸（Z軸）直角度 0.003mm 　位置決め精度 X・Y・Z軸 0.001mm 　繰り返し位置決め精度 X・Y・Z軸 0.001mm 名　称 仕　様 X軸ストローク 180mm（左右） Y軸ストローク 90mm（前後） Z軸ストローク 250mm（上下） テーブル上面より 　　　　スピンドルヘッド先端まで 190〜440mm スピンドル中心よりコラムまで 250mm テーブル作業面の大きさ 455×250mm テーブルの最大積載重量 150kg T溝（幅×本数×ピッチ） 12×3×80mm 床面よりテーブル上面まで 1,150mm 最大送り速度 X・Y軸 Z軸 6,000mm/min 9,000mm/min ハンドル送り（1目盛） X・Y・Z軸 0.01, 0.001, 0.0001mm 潤滑ポンプ性能 AMO-11-150S 電動ギヤポンプ20W 潤滑ポンプタンク容量 15リットル 電源 3相　AC200V 150A 50/60Hz 機械寸法 （クーラント装置含む） 奥行 幅 高さ 3,445mm 2,687mm 2,890mm 重量 機械本体 クーラントタンク 5,000kg 500kg(クーラント液を除く）

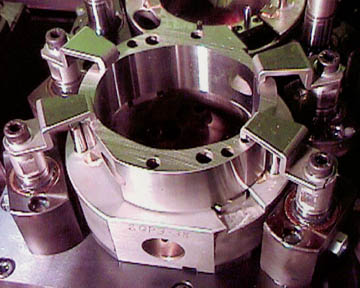

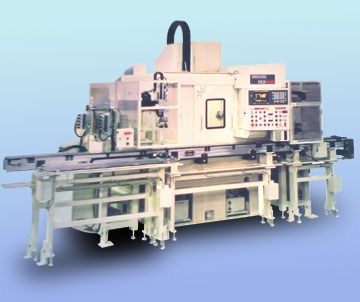

●高速高精度非真円研削を実現。 ●量産部品の高生産性を実現したマルチ研削盤 ●内研・外研・端面の複合研削に対応 　↑クリックすると全体拡大写真を表示します ■オートローディング ■ワーク2段重ね加工 ■自動計測 ■カム形状加工
