• プロフィール形状は、X・Y軸にて連続研削加工することにより、滑らかで高精度な形状に仕上がります。(特に形状変化のつながり部分等)
  • Z軸の上下移動量を何段階にもプログラミング(0.0001〜300mm)できます。
  • 量産研削加工に適しています。
  • 加工精度の向上を図る為、機械の振動を抑える様、剛性の優れた構造になっています。
  • 軸数が少なく、保守、メンテナンスが容易にできます。
  • 2段砥石による、荒、仕上げ同時研削加工ができます。
  • 設計値、修正入力が容易であり、短時間で効率的です。
  • 摺動面は、SKS3を焼き入れ、焼き戻し、ラップ仕上げにより、耐久性に優れています。


  • オートローディング、自動計測装置を付加する事により、無人研削加工が可能で、高生産性に適している。
  • セラミックも容易に加工出来る。


 テーブルの平行度 0.003mm
 X・Y軸の直角度 0.003mm
 主軸(Z軸)直角度 0.003mm
 位置決め精度 X・Y・Z軸 0.003mm
 繰り返し位置決め精度 X・Y・Z軸 0.003mm



名 称
仕 様
X軸ストローク
450mm(左右)
Y軸ストローク
250mm(前後)
Z軸ストローク
300mm(上下)
テーブル上面より
    スピンドルヘッド先端まで
265〜565mm
スピンドル中心よりコラムまで
325mm
テーブル作業面の大きさ
620×300mm
テーブルの最大積載重量
150kg
T溝(幅×本数×ピッチ)
12×3×80mm
床面よりテーブル上面まで
1,235mm
最大送り速度 X・Y軸

Z軸
3,000mm/min
9,000mm/min
ハンドル送り(1目盛) X・Y・Z軸
0.01, 0.001, 0.0001mm
潤滑ポンプ
MEX-1/BHW6-D
電動ギヤポンプ20W
潤滑ポンプタンク容量
15リットル
電源
3相 AC200V 150A 50/60Hz
機械寸法
(クーラント装置含む)
奥行
高さ
3,615mm
2,510mm
3,070mm
重量 機械本体

クーラントタンク
6,000kg
500kg(クーラント液を除く)

●高速高精度非真円研削を実現。
●量産部品の高生産性を実現したマルチ研削盤
●内研・外研・端面の複合研削に対応

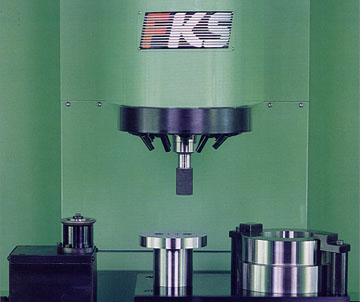

 ↑クリックすると全体拡大写真を表示します

■非真円加工 ■2段砥石加工

■カム形状加工

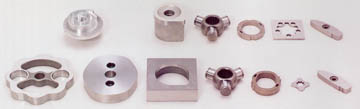

■加工品
